电热水壶是一种常见的家用电器，主要用于快速加热水，其设计集成了智能温控和安全保护机制。以下是对其电路图、工作原理、结构及常见维修的完整概述。

工作原理

电热水壶的核心工作原理基于蒸汽感应机制。当壶内水沸腾时，产生的水蒸气进入蒸汽管，使蒸汽感温元件的双金属片受热变形。这种变形通过杠杆原理推动电源开关断电，从而实现水烧开后自动停止加热。断电是不可自复位的，即开关不会自动重新闭合，避免了水沸腾后的安全隐患。如果蒸汽开关失效，壶内水持续加热并减少至干烧状态，防干烧温控器会自动触发断电保护。三重安全机制确保了可靠性：

第一重保护：蒸汽开关在水沸腾时断电。
第二重保护：干烧保护温控器在水低于最低水位时断开电路。
第三重保护：极端温度下，塑料推杆熔化强制断电。部分热水壶具备保温功能，采用双发热管设计：主加热管负责快速煮沸，保温管（功率通常低于50W）通过独立开关控制保温，能耗约每小时0.1度电。

结构与电路解析

热水壶结构主要由电源连接器、蒸汽感应控制器、壶体、发热器和防干烧温控器组成。发热器通过大电阻丝通电产生热量，电路设计分两种类型：

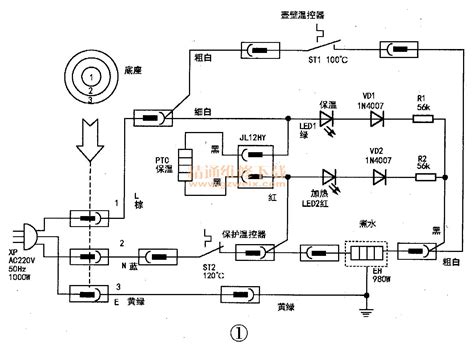

一体式电路：插头（XP）接入电源后，电流经熔断器（FU）、温控开关（ST）常闭触点流向加热器（EH）。加热指示灯（HL2）亮起，水加热至沸腾时ST断开，电流转向保温指示灯（HL1）和保温电路。
分离式电路：蒸汽自动断电开关（SA）为关键组件。按下SA后，加热电路接通；水沸腾时SA通过蒸汽感应断开。如SA失效，干烧温控器（ST）作为备用保护。

电路故障常由部件老化或障碍物导致，例如双金属片变形可能阻碍连杆运作。保温功能模型包含两个发热管，通过专用开关独立控制。

常见故障及维修指南

使用中出现故障时，以下问题及解决步骤可自行处理：

指示灯不亮且无法加热：
- 检查电源插头是否松动或电压输入异常（测试插座功能）。
- 确认发热管状态；如电压正常但加热失效，通常需更换发热管。
壶体漏电：
- 立即拔下电源插头。
- 依次排查发热管故障、接线端子是否脱落或松动，以及壶体内部是否有进水（清洁并干燥内部）。
水沸腾后不断电：
- 检查复位开关。感温片变形需手动矫正形状；开关连杆受阻时清除障碍物（如积垢），确保活动顺畅。
- 如反复加热，可能因蒸汽开关损坏，需更换。
